Juan Almaraz

Diseño y análisis de un compresor de audio

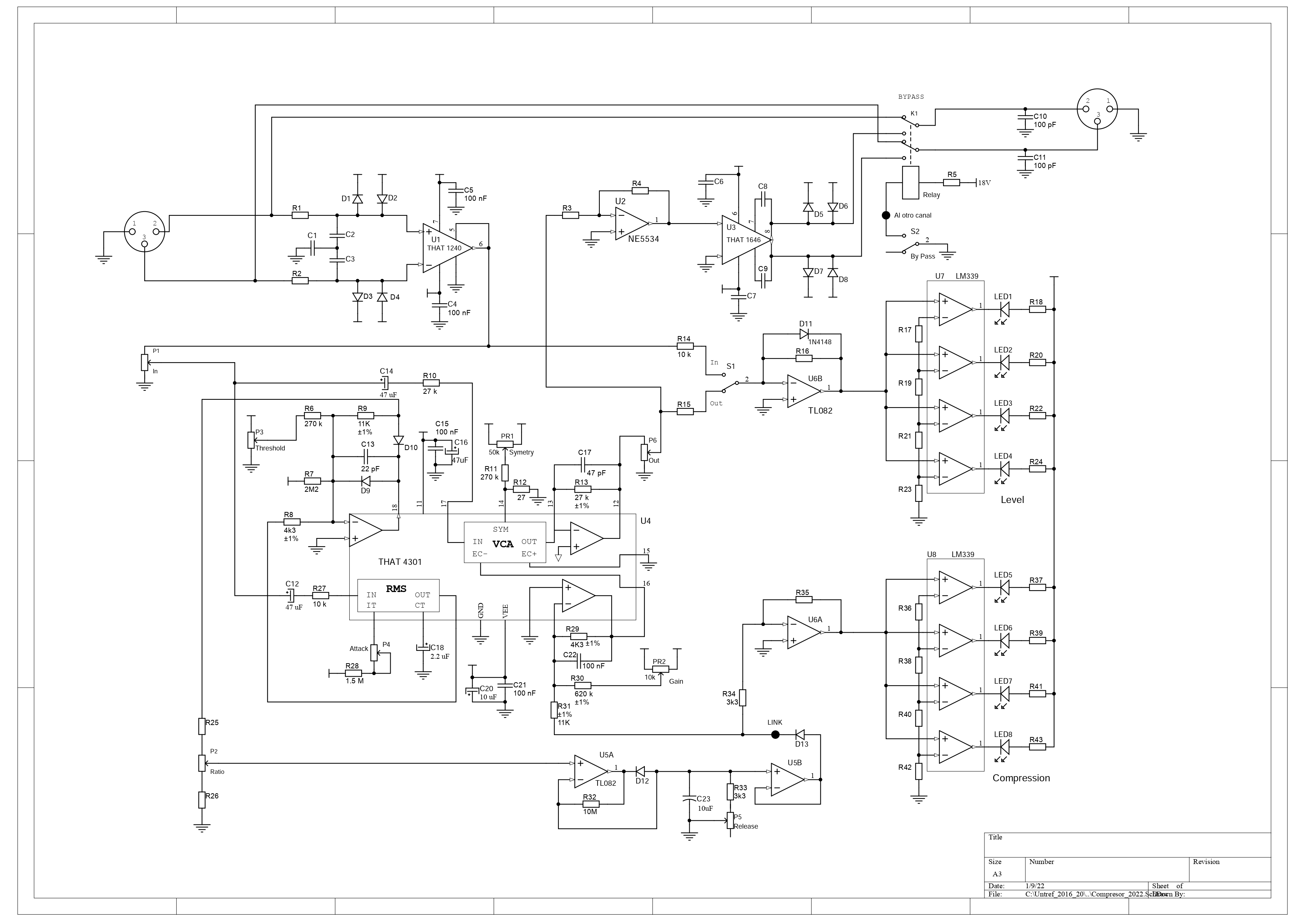

El objetivo de esta monografía es analizar el circuito de un compresor este reo, el cual utiliza principalmente IC’s de la marca ‘THAT’. Estos integrados se caracterizan por tener bajo ruido y baja distorsion, resultando en componentes ideales para su implementacion en un procesador de dina mica. El compresor cuenta con una etapa de entrada que recibe una senal de línea balanceada y la convierte en una senal desbalanceada. Esta etapa cuenta con un IC THAT 1240 [1]. Luego la senal pasa a un potenciometro que actua como un control de volumen de entrada, y llega a la etapa de compresion, la cual tiene como corazon al THAT 4301 [2]. Este integrado consiste de un VCA junto con un detector RMS, teniendo tambie n tres amplificadores operacionales de proposito general. En esta etapa se conectan cuatro potenciometros que funcionan como controles de Threshold, Ratio, Attack y Release. Luego la senal pasa por un potenciometro que controla el nivel de salida. Finalmente, en la etapa de salida, se encuentra un operacional para compensar la atenuacion de las etapas anteriores, y un THAT 1646 [3], el cual se encarga de balancear la senal que sale del compresor. El compresor cuenta con leds indicadores de nivel de entrada, salida y compresion. Se incluye tambie n un boton de Link, el cual aplica la compresion del canal izquierdo a los dos canales cuando esta activado. Por otro lado, se implementara una alimentacion de ±18 V para todas las etapas, representadas como VCC y VEE en el esquema tico.
